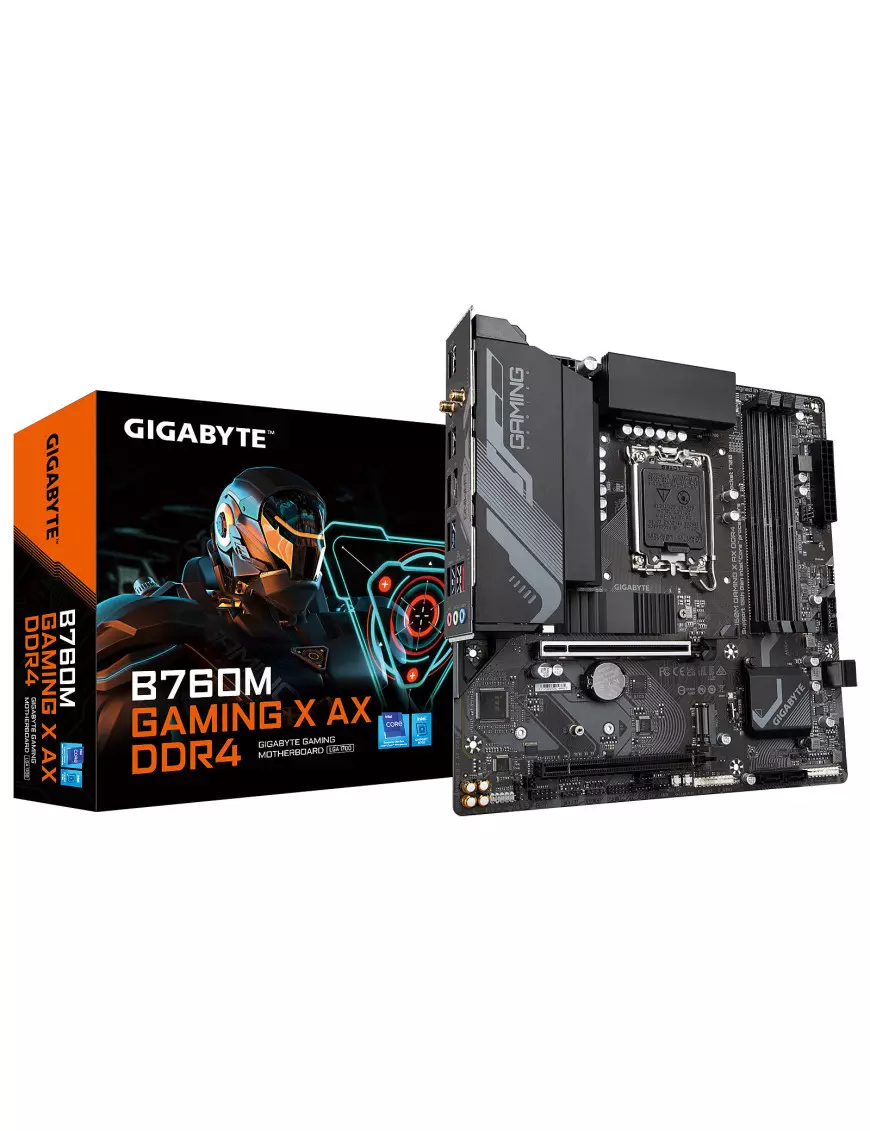

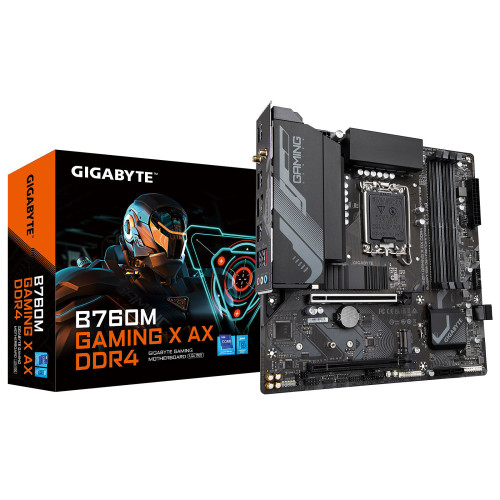

INFORMATIONS GÉNÉRALES |
||
|
Marque
|
GIGABYTE
|
|
|
Référence fabricant (SKU)
|
B760M GAMING X AX DDR4
|
|
|
Modèle
|
B760M GAMING X AX DDR4
|
|
PROCESSEUR |
||
|
Compatibilité CPU
|
12ème/13ème Gen de processeurs Intel®,
Processeurs Pentium® Gold et Celeron® |
|
|
Socket
|
LGA1700
|
|
CHIPSET |
||
|
Chipset
|
Intel® B760 Express Chipset
|
|
MÉMOIRE |
||
|
Type
|
DDR4
|
|
|
Fréquences mémoire
|
5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133
|
|
|
Technologie Dual Channel
|
Oui
|
|
|
Capacité maximale par slot
|
32Go
|
|
|
Capacité maximale
|
128Go
|
|
|
RAM ECC prise en charge
|
Non
|
|
CHIPSET GRAPHIQUE EMBARQUÉ |
||
|
Chipset graphique embarqué
|
Non
|
|
|
Compatible avec le chipset graphique embarqué dans le CPU
|
Oui
|
|
AUDIO |
||
|
Chipset audio
|
Realtek® Audio CODEC
|
|
|
Canaux
|
2/4/5.1/7.1
|
|
RÉSEAU |
||
|
Ethernet RJ45
|
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
|
|
|
WiFi
|
PCB rev. 1.0 :
AMD Wi-Fi 6E RZ608 (MT7921K) WIFI a, b, g, n, ac, ax, compatible 2.4/5/6 GHz PCB rev. 1.1 : Intel® Wi-Fi 6E AX210 WIFI a, b, g, n, ac, ax, compatible 2.4/5/6 GHz PCB rev. 1.2 : Intel® Wi-Fi 6E AX211 WIFI a, b, g, n, ac, ax, compatible 2.4/5/6 GHz PCB rev. 1.3 : Realtek® Wi-Fi 6E RTL8852CE WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz |
|
|
Bluetooth
|
PCB rev. 1.0 :
Bluetooth 5.2 PCB rev. 1.1, 1.2 et 1.3 : Bluetooth 5.3 |
|
STOCKAGE |
||
|
Ports SATA
|
4 x SATA 6Gb/s
|
|
|
Ports M.2
|
CPU :
1 x M.2 (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset : 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) |
|
|
Compatibilité RAID
|
RAID 0, RAID 1, RAID 5, and RAID 10 compatible avec les stockages SATA
|
|
SOLTS D'EXTENSION |
||
|
PCI-Ex 16x
|
1 x PCI Express x16 slot, compatible PCIe 4.0 and running at x16 (PCIEX16)
|
|
|
PCI-Ex 8x
|
Non
|
|
|
PCI-Ex 4x
|
1 x PCI Express x16 slot, compatible PCIe 3.0 and running at x4 (PCIEX4)
|
|
|
PCI-Ex 1x
|
Non
|
|
CONNECTIQUES |
||
|
Panneau arrière
|
3 x USB 3.2 Gen 1
5 x USB 2.0/1.1 2 x Connecteurs d'antenne SMA (2T2R) 1 x HDMI 2.0 1 x DisplayPort 1 x RJ-45 3 x audio jacks |
|
|
Ports USB
|
Chipset :
1 x USB Type-C® port compatible USB 3.2 Gen 2, disponible sur le connecteur USB interne 5 x USB 3.2 Gen 1 (x 3 sur le panneau arrière, x 2 disponibles via le connecteur USB interne) 1 x USB 2.0/1.1 sur le panneau arrière Chipset + 2 USB 2.0 Hubs : 8 x USB 2.0/1.1 ports (x 4 sur le panneau arrière, x 4 disponibles via le connecteur USB interne) |
|
|
Connecteurs supplémentaires
|
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector 1 x CPU fan header 3 x system fan headers 2 x addressable LED strip headers 2 x RGB LED strip headers 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1x front panel audio header 1 x S/PDIF Out header 2 x Thunderbolt™ add-in card connectors 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x serial port header 1 x reset button 1 x Q-Flash Plus button 1 x reset jumper 1 x Clear CMOS jumper |
|
CARACTÉRISTIQUES PHYSIQUES |
||
|
Dimensions
|
244 x 244 mm
|
|
|
Couleur
|
Noir
|
|
|
LED
|
Oui
|
|
|
Format
|
microATX
|
|
GARANTIE |
||
|
Garantie constructeur
|
36 mois
|
|
